Ruído na Proteção Térmica do Coletor de Escape: Fixação, Trincas e Substituição

Umruído do protetor térmico do coletor de escapePode ser causado por uma fixação solta, um elemento de montagem danificado ou contato com um componente vizinho. O som por si só não identifica a causa do problema. Substituir a carcaça metálica sem verificar seus suportes pode deixar o problema original no lugar.

Para um fabricante de equipamentos ou comprador de peças de reposição, a questão importante não é simplesmente se uma nova proteção parece mais resistente. É se a peça proposta restaura a cobertura necessária e permanece corretamente posicionada durante as condições de operação do motor.

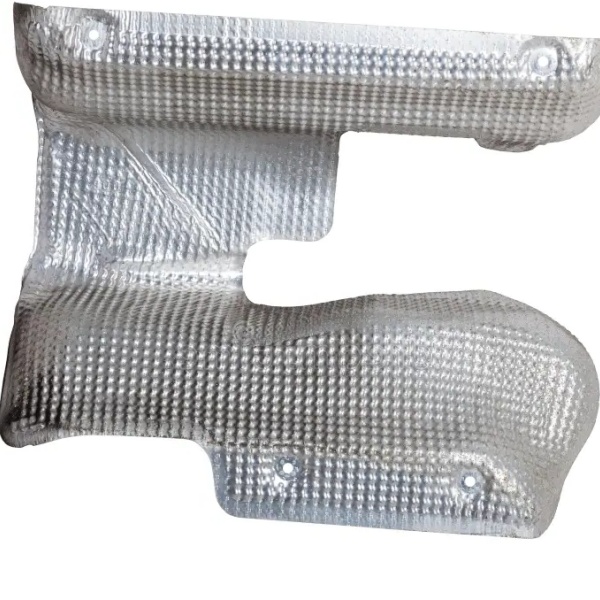

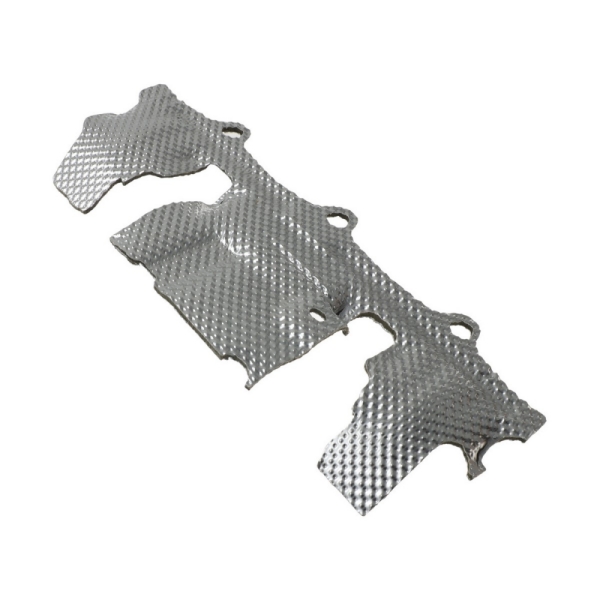

A BSTFLEX fornece umprotetor térmico do coletor de escape estampadoEm construções de alumínio ou aço inoxidável, com opções de isolamento sujeitas às especificações do projeto. Este artigo trata de blindagem rígida de manifolds metálicos, e não de mantas flexíveis para manifolds.

Registre quando o ruído ocorrer.

Antes de desmontar o conjunto, registre as condições relatadas: partida a frio, marcha lenta com o motor quente, faixa de rotação específica do motor, alterações de carga ou operação após manutenção recente do escapamento. Inclua a revisão da peça e qualquer alteração no coletor, suportes ou tubulação adjacente.

Um ruído confinado a uma faixa estreita de rotações torna a resposta vibratória digna de investigação. Um ruído que surge após o aquecimento do motor torna a folga variável em função da temperatura digna de investigação. Nenhuma dessas observações, porém, constitui um diagnóstico. Vazamentos no escapamento, peças soltas próximas e outros ruídos do motor também devem ser descartados por um técnico qualificado.

A inspeção presencial só deve ser realizada após o desligamento seguro, resfriamento suficiente e isolamento exigido pelo procedimento do equipamento. Não coloque as mãos ao redor de um motor em funcionamento nem pressione uma proteção quente para silenciá-lo. Observações controladas da operação devem ser feitas por pessoal e com equipamentos adequados à tarefa.

Siga a junta desde a cabeça do parafuso até o ponto de fixação.

Um parafuso visível não comprova que a proteção esteja firmemente fixada. Inspecione todo o conjunto de fixação comparando-o com a montagem aprovada: fixador, arruela ou espaçador especificado, aba da proteção, suporte e encaixe de montagem. Identifique peças faltantes, roscas danificadas, componentes deslocados ou uma aba que não esteja mais encaixada corretamente.

Algumas montagens utilizam espaçadores ou recursos de isolamento específicos. Outras fixam a proteção diretamente. Substituir uma configuração pela outra pode alterar tanto a retenção quanto a folga. Não substitua uma peça específica por um conjunto de arruelas aleatório simplesmente porque o parafuso ainda pode ser instalado.

A especificação de aperto depende da junta específica. Não existe um torque universal para os parafusos do protetor térmico do coletor de escape. O tamanho do parafuso, o material, o encaixe da rosca, a lubrificação e a construção da montagem devem estar de acordo com as instruções aplicáveis. Apertar mais do que o necessário não substitui a substituição de uma aba rasgada ou o reparo de um suporte danificado.

Se for necessário forçar o painel lateralmente para encaixar a última peça, registre a discrepância. Em vez de usar os fixadores para tentar corrigir uma distorção inexplicável na estrutura, verifique as dimensões e o alinhamento da montagem.

A localização do dano altera a investigação.

Fotografe a proteção na posição correta antes de removê-la e, em seguida, fotografe ambas as faces da área afetada. Mantenha a orientação da peça e identifique a fixação envolvida. Uma foto em close-up, sem uma visão mais ampla do conjunto, pode ocultar o suporte ou tubo próximo responsável pelo contato.

O desgaste do furo e a aba rachada são achados diferentes.O desgaste pode ser consistente com o movimento relativo em uma interface. Uma trinca pode exigir investigação de carregamento cíclico, geometria local, corrosão, danos de conformação ou tensão de instalação. Mais de um mecanismo pode estar presente, portanto, uma fotografia deve orientar a inspeção, em vez de substituí-la.

Compare as aberturas suspeitas com o desenho ou com uma referência intacta antes de considerá-las danificadas. Quando a origem de uma trinca exigir análise de engenharia, preserve-a em vez de lixar, soldar ou dobrar a área antes da revisão.

A folga precisa sobreviver ao aquecimento.

O coletor, a blindagem e os suportes não necessariamente atingem a mesma temperatura ou se expandem na mesma proporção. Suas posições relativas podem, portanto, mudar entre um teste de encaixe a frio e as condições de operação. Um sistema de fixação que restringe esse movimento também pode gerar tensões localizadas.

Examine as áreas mais próximas dos coletores, suportes e componentes adjacentes do sistema de escape. Considere a movimentação do motor em relação às peças fixadas à carroceria. Uma folga adequada no centro da proteção não garante a folga necessária na borda ou na aba de fixação.

Para uma revisão do fabricante original (OEM), identifique os locais críticos de folga e defina como seu comportamento será avaliado com segurança. Utilize os limites de instalação definidos pelo engenheiro responsável; não aplique uma folga mínima genérica a todas as proteções de coletor.

Uma ranhura, um sistema de fixação flexível ou uma mudança na posição do suporte podem ser opções de engenharia em um projeto específico. Não se trata de uma instrução para alargar furos em uma peça já instalada. Tais alterações afetam a retenção, a cobertura e a movimentação, e requerem aprovação prévia ao uso.

Não resolva uma fissura localizada estimando a espessura por tentativa e erro.

Aumentar a espessura da chapa altera a massa e a rigidez da blindagem. Isso, por si só, não corrige um desalinhamento na fixação ou uma borda que atinge o coletor. Da mesma forma, adicionar outro ponto de fixação pode alterar a resposta à vibração, além de introduzir uma restrição adicional.

A revisão proposta deve ser baseada nas evidências de danos. A análise pode examinar a transição da aba, a área do painel sem suporte, o perfil formado, o sistema de fixação ou a proximidade com outro componente. Cada alteração proposta deve abordar uma condição identificada, em vez de uma solicitação genérica para tornar a proteção mais pesada.

A seleção de materiais continua sendo importante, principalmente quando a temperatura real ou a exposição ambiental estiverem fora das especificações existentes. Mantenha essa questão separada da questão do ajuste e da retenção.guia de materiais para proteção térmica do coletor de escapeAborda a questão da seleção de materiais para o projeto.

Uma peça revisada deve ser avaliada tanto em termos de comportamento mecânico quanto de proteção térmica. Eliminar uma vibração alterando a cobertura ou posicionando a proteção contra outro componente não é evidência suficiente de um projeto térmico bem-sucedido.

A peça de reposição inclui o conjunto circundante.

ParaSubstituição do protetor térmico do coletor de escapeIdentifique o número da peça do coletor, o esquema de montagem e a configuração relevante do motor. Verifique a instalação real em vez de presumir que o nome da família do motor estabelece a compatibilidade.

Uma peça de substituição precisa corresponder a mais do que apenas o contorno visível. As posições de fixação, a profundidade de conformação, os retornos das bordas e a folga em relação aos sensores ou à fiação podem determinar se a peça funciona corretamente. Quando uma blindagem de referência estiver distorcida ou incompleta, é fundamental distinguir a geometria original dos danos antes de desenvolver uma peça de substituição.

Confirme o estado dos pontos de fixação, roscas e suportes do coletor. A instalação de uma nova proteção em um suporte danificado pode reproduzir o mesmo problema. Caso o coletor e os suportes permaneçam em boas condições de uso, a substituição da proteção pode ser uma operação separada; as instruções de serviço aplicáveis ​​devem determinar o escopo do procedimento.

Mantenha os escudos vizinhos distintos. Um escudo múltiplo e umescudo térmico do turbocompressor estampadoPodem se encontrar perto da entrada da turbina sem serem peças intercambiáveis. Verifique a interface e os requisitos de acesso quando qualquer um dos componentes for alterado.

A remoção permanente não é uma resposta padrão adequada para um ruído metálico. A barreira térmica necessária deve ser restaurada por meio de um método de reparo ou substituição aprovado. Um compartimento do motor silencioso não garante que as mangueiras, conectores ou painéis próximos permaneçam adequadamente protegidos.

O que deve constar em um relatório de falha recorrente

Quando várias peças apresentarem danos semelhantes, envie evidências de mais de um exemplar, além do mais afetado. Identifique a quantidade afetada, o lote de produção (se conhecido), o tempo de uso e a localização do dano. Inclua uma peça de referência não afetada da mesma configuração, quando disponível.

Registre as condições de funcionamento associadas ao ruído e qualquer trabalho anterior realizado no sistema de escape. Marque as áreas de contato em uma fotografia da montagem e identifique os elementos de montagem afetados. Guarde as peças devolvidas em seus respectivos locais, sempre que possível.

Separe os fatos confirmados das explicações em investigação. "Rachadura na aba de montagem traseira após o intervalo de manutenção registrado" é uma observação. "Material muito fino" é uma explicação proposta que ainda precisa de comprovação.

Para um projeto revisado, defina o que demonstrará a melhoria: retenção segura, folga aceitável, ausência de novos danos durante a avaliação acordada e temperaturas dentro dos limites relevantes do componente. Registre qualquer inspeção ou teste ainda não concluído, em vez de descrever a peça como totalmente validada.

Discuta a blindagem do coletor existente com a BSTFLEX.

O BSTFLEXProtetor térmico do coletor de escapeé a referência do produto para uma consulta sobre coletor de admissão/blindagem metálico rígido. Especifique o material, a construção, o método de montagem e os acessórios fornecidos, em vez de presumir que todas as configurações compartilham as mesmas dimensões ou desempenho.

Para um projeto existente, forneça o desenho ou amostra juntamente com fotografias da instalação e a descrição do problema a ser analisado. Para uma nova montagem, identifique a área de cobertura necessária e o espaço disponível. Os detalhes de fabricação, o escopo da inspeção e quaisquer testes de aplicação devem ser acordados para o projeto.

Os componentes formados relacionados estão listados emprotetores térmicos para estampagem de metalcategoria.Envie à BSTFLEX o desenho ou uma amostra do seu protetor de coletor de admissão.Para solicitar um orçamento personalizado, inclua a quantidade desejada e diferencie a reprodução dimensional de uma solicitação de redesenho.
