Protetores Térmicos Cortados a Cobertura Personalizada: Desenhos, Tolerâncias e Fornecimento OEM

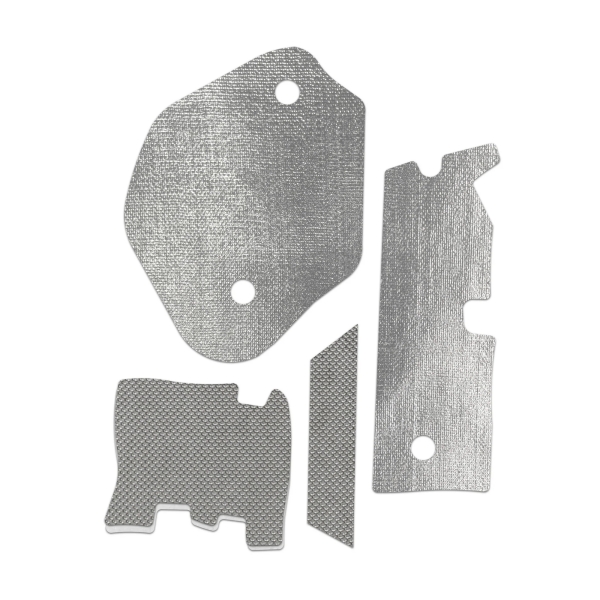

As proteções térmicas cortadas sob medida são folhas refletivas ou compósitos isolantes cortados em um contorno definido, com os furos, rasgos e aberturas necessários para uma montagem específica. Em vez de receber uma folha retangular para aparar na linha de produção, o comprador especifica uma peça acabada que pode ser conferida em relação a um desenho.

O contorno é apenas uma parte dessa especificação. A construção do material, a espessura, a orientação da face refletiva, a fixação e a aceitação dimensional precisam ser acordadas. Um furo localizado com precisão não pode compensar um adesivo inadequado, assim como o material correto não pode compensar um recorte na posição errada.

A BSTFLEX fornece mantas refletivas de calor cortadas para proteção térmica automotiva e industrial. Este guia explica como transformar um requisito de instalação em um desenho e uma especificação de compra para peças de proteção térmica personalizadas.

Quando encomendar uma peça acabada em vez de uma folha

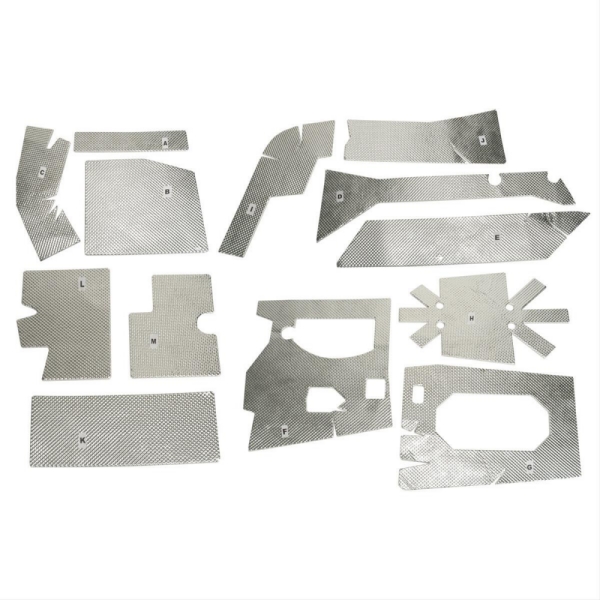

Vale a pena avaliar peças cortadas sob medida quando o mesmo padrão de cobertura é usado repetidamente, quando os furos de montagem devem se alinhados com uma montagem ou quando o corte ao redor de componentes próximos ocorre durante cada instalação. Os pedidos típicos incluem barreiras de cobertura do motor, painéis de antepara, remates de proteção térmica localizados e revestimentos para tampas de equipamentos industriais.

Para um estudo preliminar de layout, um bloco retangular ainda pode ser útil. Uma vez que a geometria esteja estável, compare o custo de uma peça convertida com o processo interno completo: manuseio de material, marcação, corte, remoção de retalhos e inspeção do resultado. O corte deve resolver um problema de montagem definido, e não simplesmente adicionar um processo a uma folha avulsa.

Este artigo trata de componentes flexíveis de folhas e mantas. Um bloco plano cortado é diferente de uma proteção metálica moldada ou de uma cobertura tridimensional montada. Identifique qual condição de acabamento é necessária antes de solicitar um orçamento.

Selecione a construção antes de finalizar o padrão de corte

A escolha do material estabelece o que deve ser cortado, manuseado e fixado. Especifique o revestimento refletivo, o substrato isolante, qualquer ligação de camada intermediária e o adesivo de montagem, onde utilizado. Inclua a espessura instalada disponível, em vez de selecionar cada camada independentemente e verificar o ajuste posteriormente.

Estas são construções iniciais para análise. A viabilidade de corte, os detalhes do verso e a especificação final são confirmados para o material escolhido. O mais amplo gama de materiais de barreira térmicafornece opções adicionais de folhas e mantas.

O que um Desenho de Escudo Térmico Deve Incluir?

Forneça um desenho cotado com unidades, um número de peça e uma revisão. Identifique se a vista mostra o lado reflexivo ou o lado adesivo. Um contorno externo simétrico ainda pode conter um furo deslocado ou um detalhe de suporte assimétrico, portanto, a orientação deve ser explícita.

Localize recursos importantes a partir de bordas de referência definidas, linhas centrais ou pontos de montagem. Essas referências fornecem ao fornecedor e ao inspetor de recebimento uma base comum para verificar a peça. Onde um perfil de corte digital acompanhar o desenho, declare qual documento controla as dimensões e resolva discrepâncias antes da amostragem.

Uma fotografia ou amostra física pode ajudar a estabelecer o layout, mas não deve substituir silenciosamente dimensões ausentes. Para uma peça de substituição, identifique características gastas, esticadas ou danificadas que não devem ser copiadas. Acorde um desenho controlado antes da liberação para produção.

Definir Tolerâncias por Função

Um furo de fixação, uma abertura de acesso e uma borda de cobertura livre não precisam necessariamente da mesma tolerância dimensional. Marque os recursos que determinam o ajuste da montagem e explique o que eles posicionam. Evite aplicar uma tolerância geral desnecessariamente rigorosa a cada borda, deixando a posição de um furo importante indefinida.

Não existe uma única tolerância adequada para todos os materiais de escudos térmicos cortados a vinco. Revise os limites solicitados em relação ao laminado, espessura, tamanho da peça, geometria do recurso e método de corte proposto. A BSTFLEX confirma as tolerâncias alcançáveis para o desenho individual; o termo corte a vinco de precisão não substitui um requisito dimensional acordado.

Para peças flexíveis, defina também a condição de inspeção. Declare se o material é verificado deitado plano sem tensão, com seu revestimento anexado ou suportado em um dispositivo acordado. Especifique o método de medição da espessura onde a compressão afeta o resultado. Esticar uma peça até que seus furos correspondam a um gabarito não deve ser usado para demonstrar conformidade, a menos que o procedimento de inspeção aprovado exija expressamente essa condição instalada.

Exemplo: Dois Furos de Posicionamento e Uma Abertura de Folga

Considere uma barreira de painel posicionada por dois furos de fixação, com uma abertura maior ao redor de um conector. Esta é uma revisão de desenho ilustrativo, não uma especificação dimensional da BSTFLEX.

Os furos de posicionamento precisam de posições acordadas em relação às referências de montagem. A abertura do conector precisa de folga suficiente para instalação e manutenção, enquanto a borda externa precisa cobrir a zona quente especificada. Separar essas funções fornece um plano de aceitação mais claro do que atribuir a mesma tolerância a todos os três recursos.

Especificar Cobertura de Adesivo e Manuseio do Revestimento

Para um escudo térmico cortado em matriz e com adesivo no verso, identifique o substrato e o revestimento reais de montagem, a temperatura esperada na interface do adesivo e a exposição ambiental. Confirme se o adesivo se destina a cobrir todo o verso ou apenas áreas especificadas. A cobertura seletiva de adesivo é um requisito de fabricação a ser analisado, e não um recurso presumido de todo material.

Descreva como o operador manuseará e posicionará a peça. Um revestimento antiaderente protege o adesivo antes da instalação; a sua remoção não deve exigir puxar a barreira flexível de forma a deformá-la. Solicitações especiais, como um revestimento dividido, uma borda de revestimento estendida ou uma aba de puxar, devem ser enviadas durante a cotação para que a viabilidade possa ser confirmada para a construção escolhida.

Mantenha a aprovação do adesivo e do material separada da aprovação do contorno. Uma peça cortada com precisão ainda pode falhar na adesão a um revestimento inadequado. Siga as instruções de preparação e aplicação do suporte selecionado e valide a adesão na superfície pretendida.

Revisar Seções Estreitas e Bordas Cortadas

Sinalize pontes estreitas entre aberturas, abas longas sem suporte e pequenos furos próximos ao perímetro. Analise se esses recursos podem ser cortados, embalados e instalados sem danos. Onde o projeto permitir, discuta um contorno revisado ou suporte adicional antes de aprovar o ferramental.

Defina o que é aceitável na borda cortada: fibras soltas, revestimento danificado, transferência de adesivo ou separação de camadas devem ter um critério de inspeção acordado. Os requisitos para bordas seladas, reforço ou acabamento adicional precisam de confirmação separada. A frase cortado conforme o desenho não deve deixar o fornecedor adivinhar quais condições de borda importam em serviço.

Aprove a Amostra em Sua Montagem Real

Comece com a verificação do desenho: contorno, posições críticas dos orifícios, espessura, orientação das camadas e qualidade do corte. Em seguida, encaixe a amostra no painel pretendido usando o método de fixação proposto. Confirme se os conectores, drenos, aberturas de inspeção e tampas removíveis permanecem acessíveis.

Execute a avaliação térmica e de durabilidade exigida pelo projeto. Registre as condições operacionais relevantes e a temperatura do lado protegido; em seguida, inspecione a fixação e o laminado após a exposição. A aprovação dimensional estabelece o ajuste; ela não estabelece resistência ao calor, durabilidade do adesivo ou desempenho acústico.

Se uma amostra inicial for feita usando um processo diferente do método de produção planejado, identifique essa diferença. Uma amostra para verificação de ajuste é útil para checar a geometria, enquanto a aprovação para fornecimento contínuo deve representar a construção e o processo de produção acordados.

O que Determina a Cotação?

O preço da peça acabada depende de mais do que seu comprimento e largura externos. A especificação do material, o plano de corte, recursos estreitos, remoção de retalhos internos, inspeção e embalagem necessárias podem afetar o trabalho envolvido. Compare as cotações com base na mesma revisão de desenho, material e formato de entrega.

Separe a quantidade de protótipos, o tamanho do lote de produção e a demanda anual prevista. Identifique quaisquer custos de ferramentas ou amostras separadamente do preço unitário de pedidos de repetição. A quantidade mínima de pedido e o prazo de entrega são confirmados para o projeto, em vez de assumidos a partir de uma listagem genérica de produtos em folha.

Um preço de material mais baixo não significa necessariamente um custo instalado menor. Avalie a quantidade de material utilizable, o trabalho de conversão e o manuseio de montagem necessários para entregar uma peça aceita.

Libere o Material, o Desenho e a Embalagem Juntos

Para o fornecimento OEM, registre a construção aprovada, a revisão do desenho, os requisitos de inspeção e as instruções de embalagem no pedido. Defina as informações da etiqueta e a quantidade por embalagem para que variantes com aparência semelhante possam ser distinguidas antes da instalação.

Os serviços de corte sob medida, corte e vinco e embalagem da BSTFLEX incluem componentes moldados, furos, embalagem contada e rotulagem. Acorde o formato final para a peça selecionada, incluindo proteção contra flexão, contaminação ou danos durante o transporte.

Quando um material, suporte, contorno ou condição de instalação mudar, reveja os requisitos de aprovação afetados. Reutilizar um número de peça antigo sem registrar a alteração torna mais difícil estabelecer qual construção foi testada e qual versão está sendo fornecida.

Perguntas sobre protetores térmicos cortados sob medida

Um projeto pode começar sem um arquivo CAD?

Um esboço cotado, modelo ou amostra existente pode iniciar a análise. Identifique os requisitos de instalação e quaisquer dimensões que ainda não sejam conhecidas. Confirme o desenho final e o formato de arquivo aceitável antes da produção.

O mesmo contorno pode ser cortado de diferentes materiais de barreira térmica?

O esboço pode ser submetido para mais de um material candidato, mas cada construção precisa de uma análise de viabilidade e encaixe. A espessura, a flexibilidade, o suporte e o comportamento das bordas podem exigir alterações no padrão ou na instalação.

O corte e vinco aumenta a classificação de temperatura?

Não. O corte e vinco define a forma. A adequação térmica depende da construção do material e das condições de instalação, incluindo o adesivo, quando utilizado. Um contorno personalizado não transforma uma folha de proteção de painel em isolamento direto de escapamento.

Enviar um desenho para orçamento de escudo térmico personalizado

Inclua a aplicação, a posição da fonte de calor, o alvo do lado protegido, a folga disponível, a preferência de material e o método de fixação. Adicione a revisão do desenho, as tolerâncias críticas, a quantidade de amostras e a previsão de produção.
