Isolamento térmico automotivo: guia prático para protetores térmicos de escapamento, turbo, catalisador e admissão.

Resumo rápido: O isolamento térmico automotivo não se resume a "adicionar um protetor térmico". Um controle térmico confiável depende do material correto, do espaçamento adequado e de uma instalação que resista à vibração e aos ciclos térmicos. Este guia aborda os seguintes tópicos: isolamento térmico do tubo de escape , escudo térmico do turbo , protetor térmico do conversor catalítico , escudo térmico de entrada e comum protetor térmico do carro erros de projeto.

Por que o isolamento térmico automotivo é importante?

Os sistemas de propulsão modernos alojam componentes quentes em espaços reduzidos. Sem o correto isolamento térmico automotivo O calor radiante e a absorção de calor podem aumentar as temperaturas sob o capô, reduzir a vida útil de mangueiras e fios, elevar a temperatura do ar de admissão e criar pontos quentes perto de plásticos e materiais compósitos. Uma solução adequada é essencial. escudo térmico automotivo A estratégia centra-se em quatro objetivos:

• Proteger componentes: mangueiras, fiação, plásticos e componentes eletrônicos sensíveis
• Controle os modos de transferência de calor: calor radiante, convecção e condução por contato
• Manter o desempenho: Mantenha as temperaturas de entrada estáveis e evite o superaquecimento.
• Melhorar a confiabilidade: Reduzir falhas causadas por vibração, abrasão e ciclos térmicos.

Protetor térmico versus isolamento: qual a diferença?

Na gestão térmica automotiva, o termo "escudo térmico" é frequentemente usado de forma ampla. Na prática:

• Protetor térmico / protetor térmico automotivo: Bloqueia o calor radiante e protege as peças adjacentes. O melhor desempenho requer um espaço de ar controlado e uma montagem segura.
• Isolamento térmico do tubo de escape: Reduz o calor na fonte (tubo/turbo/tubo de escape), diminuindo a temperatura da superfície e reduzindo a emissão radiante.

Para zonas severas, a abordagem mais confiável é... reduzir o calor na fonte e então Proteja os componentes sensíveis Comece com soluções de isolamento de exaustão Em seguida, use escudos direcionados onde necessário.

1) Isolamento térmico do tubo de escape (controle da fonte)

Isolamento térmico do tubo de escape Tem como objetivo reduzir a temperatura da superfície e o calor irradiado por tubulações quentes. É especialmente eficaz em áreas de espaço reduzido onde uma estampa convencional não seria viável. protetor térmico do carro não consegue manter uma folga de ar suficiente. Principais fatores de seleção:

• Temperatura contínua versus temperatura de pico: Escolha com base no ciclo de trabalho real, não apenas em picos curtos.
• Vibração e retenção: Fixação segura para evitar afrouxamento e atrito
• Umidade e contaminação: Considere a exposição a respingos e óleos da estrada.

Se o seu sistema incluir mangueiras ou fiação perto de zonas quentes, adicione proteção dedicada, como... manga de fogo Para prevenir o envelhecimento relacionado ao calor e reduzir o risco em pontos críticos.

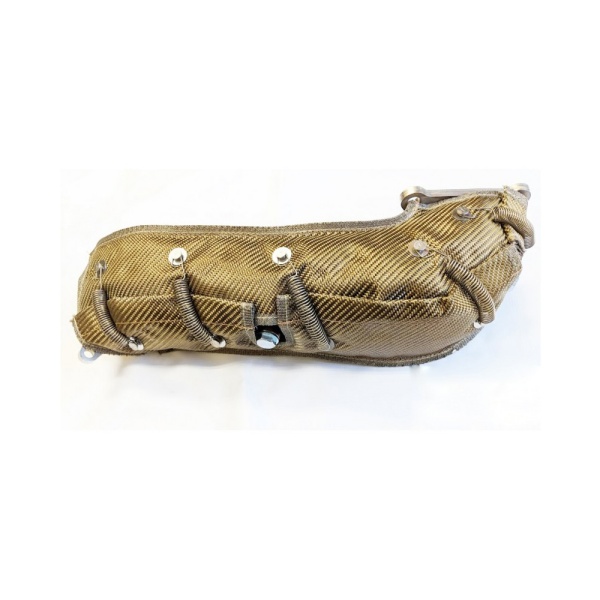

2) Protetor térmico do turbo (gerenciamento de pontos quentes)

UM escudo térmico do turbo Visa uma das fontes de maior calor no compartimento do motor. Uma proteção confiável para o turbo geralmente requer:

• Espaçamento estável: Manter um espaço de ar para reduzir a transferência radiante
• Integridade mecânica: Montagem resistente à vibração para evitar ruídos e atrito.
• Design multicamadas: Camada externa resistente + camada de isolamento onde necessário.

Quando as temperaturas da superfície do turbo são extremas, o isolamento por si só pode não ser suficiente. Considere combinar uma abordagem de isolamento com soluções de isolamento de origem para reduzir a emissão radiante e estabilizar as temperaturas dos componentes circundantes.

3) Protetor térmico do conversor catalítico (proteção da parte inferior da carroceria)

UM protetor térmico do conversor catalítico É comumente utilizado para proteger componentes da parte inferior da carroceria e reduzir a exposição ao calor próximo ao assoalho, tubulações de combustível e acabamentos/plásticos ao redor. Os protetores de chassi devem suportar respingos de água, sal, impacto de detritos e vibração contínua. As melhores práticas incluem:

• Camada externa resistente à corrosão (geralmente em aço inoxidável, quando aplicável)
• Montagem segura para evitar atrito e ruído
• Controle de borda para evitar cortar mangueiras ou fios adjacentes

Para vedação localizada e reforço de bordas, quando aplicável, considere fitas e barreiras de proteção térmica .

4) Escudo térmico de admissão (controle de desempenho e absorção de calor)

Um escudo térmico de entrada O foco é reduzir o acúmulo de calor e estabilizar a temperatura do ar de admissão, protegendo o sistema de admissão de fontes de calor próximas (coletores de escape, turbo, radiadores). O objetivo não é apenas a proteção, mas também um desempenho mais consistente. Critérios de seleção:

• Bloquear o calor radiante de fontes quentes com barreira e espaçamento estáveis
• Controle do fluxo de ar Assim, o ar quente sob o capô não é aspirado para a admissão.
• Prevenir o desgaste por vibração nos pontos de montagem e nas bordas

Se você estiver desenvolvendo uma estratégia térmica completa, combine o isolamento da entrada de ar com o controle da temperatura do lado do escapamento usando soluções de isolamento de exaustão .

Modos de falha comuns (e como evitá-los)

• Perda do espaço de ar: Escudos planos em embalagens compactas têm desempenho inferior. Utilize designs que preservem o espaço.
• Desgaste por vibração: Protetores soltos se desgastam e falham. Fixação segura e controle de borda são essenciais.
• Ignorando mangueiras/fiação próximas: proteja as rotas próximas ao calor do escapamento com manga de fogo .
• Proteção térmica sem controle da fonte: Para fontes de calor intenso, adicione isolamento de exaustão para reduzir a emissão radiante.

Perguntas frequentes

Um protetor térmico automotivo é o mesmo que isolamento térmico?

Não exatamente. Um escudo térmico automotivo bloqueia o calor radiante e protege as partes adjacentes, enquanto isolamento térmico do tubo de escape Reduz o calor na fonte. Em zonas de calor intenso, a combinação de ambos geralmente proporciona os resultados mais estáveis.

Onde um protetor térmico para turbo é mais eficaz?

UM escudo térmico do turbo É mais eficaz quando preserva o espaçamento, permanece seguro sob vibração e é combinado com um plano térmico de exaustão mais amplo. Para cargas térmicas muito altas, considere soluções de isolamento de origem .

Como proteger as mangueiras próximas ao calor do escapamento?

Utilize proteção específica para mangueiras e cabos, como por exemplo... proteção contra incêndio onde a passagem de cabos estiver próxima a componentes quentes. Para reforço localizado das bordas, utilize materiais adequados. fitas e barreiras de proteção térmica Quando aplicável.

Vocês fornecem documentação técnica para produtos de isolamento térmico automotivo?

Sim. Para muitos produtos, fornecemos fichas técnicas e PDFs técnicos. Visite Baixar Documentos Técnicos ou solicite um pacote de documentos através de Solicite um orçamento .
