Olhe embaixo de um veículo, ao redor de um conversor catalítico, atrás de um coletor de escape ou ao longo de um túnel de escape e muitos escudos térmicos de metal compartilham uma característica óbvia: a superfície não é plana.
As covinhas, nervuras elevadas, texturas prensadas e padrões repetitivos encontrados em escudos térmicos automotivos são características de engenharia funcionais. A estampagem altera o comportamento de uma folha de metal fina. Em vez de depender apenas da espessura do material para rigidez, uma superfície tridimensional permite que o escudo mantenha sua forma enquanto mantém o componente relativamente fino e leve.
É por isso que o material de proteção térmica estampado é amplamente utilizado para sistemas de exaustão automotivos, compartimentos do motor, barreiras térmicas da parte inferior da carroceria e outras aplicações onde a temperatura, vibração, espaço de embalagem e massa do veículo devem ser considerados ao mesmo tempo.
A BSTFLEX fabrica vários tipos de materiais de barreira térmica de metal, incluindo material de proteção térmica de aço inoxidável estampado, material de proteção térmica de alumínio estampado e material de proteção térmica de Inconel Alloy 625 para projetos personalizados de gerenciamento térmico.
Uma folha plana e uma folha estampada podem ser fabricadas a partir do mesmo metal e da mesma espessura nominal, mas seu comportamento mecânico pode ser muito diferente.
Uma grande área de metal fino e plano pode flexionar facilmente. Quando instalado em um veículo, ele também pode estar exposto a vibração, movimento do motor, excitação da estrada, pressão do fluxo de ar e expansão e contração repetidas à medida que o sistema de exaustão aquece e esfria.
Aumentar a espessura da folha é uma maneira de aumentar a rigidez, mas também adiciona peso e consumo de material. A estampagem oferece outra opção.
Ao prensar um padrão tridimensional controlado na folha, o fabricante altera sua geometria de seção transversal. Características elevadas e rebaixadas tornam o painel mais resistente à flexão do que uma superfície equivalente completamente plana.
Para engenheiros automotivos, isso cria uma oportunidade importante: a estabilidade estrutural pode ser melhorada sem depender exclusivamente de metal de bitola mais pesada.
A aparência da folha de proteção térmica estampada às vezes faz com que ela seja tratada como um produto de metal estampado. Essa descrição perde seu propósito principal.
No gerenciamento térmico automotivo, o perfil estampado pode influenciar:
O padrão ideal depende do metal base, espessura da folha, dimensões do escudo, profundidade de conformação e método de montagem. Um padrão que funciona bem para um grande painel inferior de alumínio pode não ser a melhor configuração para um escudo de coletor de escape de aço inoxidável compacto.
Para entender por que a estampagem funciona, considere uma simples folha de papel. Uma folha plana dobra facilmente. Uma vez que a mesma folha é dobrada ou formada em um perfil tridimensional, ela se torna muito mais resistente à flexão em certas direções.
O metal estampado segue o mesmo princípio estrutural geral.
O padrão elevado introduz geometria local em uma superfície que, de outra forma, seria plana. Em vez de todo o painel se comportar como um plano fino, as seções formadas resistem à flexão e ajudam a distribuir cargas mecânicas por toda a peça.
Para o design de escudos térmicos, isso pode ser particularmente útil quando o escudo deve cobrir uma área relativamente grande, mas o fabricante deseja evitar massa desnecessária.
O objetivo, portanto, não é simplesmente produzir o metal mais fino possível. É encontrar uma combinação apropriada de:
Um único escudo térmico pode parecer um componente pequeno do veículo, mas uma plataforma completa pode usar múltiplas barreiras térmicas ao redor do motor, sistema de exaustão, assoalho, sistema de combustível e equipamento de pós-tratamento.
Adicionar espessura desnecessária a cada escudo aumenta a massa total do veículo, bem como o consumo de matéria-prima.
O metal estampado oferece aos projetistas outra maneira de alcançar o comportamento estrutural necessário. Em vez de resolver cada problema de rigidez aumentando a espessura, a geometria do próprio material torna-se parte do design do componente.
Esta é uma das razões pelas quais o material de escudo térmico de alumínio estampado é particularmente atraente para aplicações de grandes áreas. O alumínio já oferece baixa densidade, e a estampagem pode tornar uma folha fina mais adequada para manuseio e instalação.
Para áreas mais quentes onde o aço inoxidável é preferido, a estampagem pode ajudar da mesma forma a criar um escudo de parede fina estável sem transformar a peça em uma cobertura de metal desnecessariamente pesada.
Um escudo térmico de veículo nunca opera em um ambiente estático.
Durante o serviço, ele pode ser exposto a:
Um painel plano grande pode desenvolver movimento indesejado se sua rigidez, pontos de montagem e geometria não forem projetados corretamente. Em alguns casos, isso contribui para zumbidos, chocalhos ou fadiga ao redor dos pontos de fixação.
Um perfil estampado pode ajudar a aumentar a rigidez do painel e alterar a forma como a folha responde mecanicamente. Ele não deve ser visto como uma solução completa de NVH por si só; o design da montagem, folgas, fixadores e geometria do componente permanecem igualmente importantes.
No entanto, a estampagem dá ao engenheiro térmico outra ferramenta estrutural para controlar o comportamento de um escudo térmico de metal fino.
Ruído, vibração e aspereza não se limitam a motores, suspensões ou acabamento interno. Um escudo térmico mal projetado também pode se tornar uma fonte de NVH.
Isso é especialmente relevante para grandes escudos sob a carroceria posicionados próximos a um sistema de exaustão. Mesmo que a peça desempenhe sua função térmica corretamente, chocalhos ou ressonância indesejados podem criar um problema de qualidade do veículo.
Durante o desenvolvimento do OEM, os engenheiros, portanto, avaliam o desempenho térmico e o comportamento mecânico em conjunto.
As considerações típicas de design incluem:
A estampagem não deve ser tratada como um substituto para a engenharia térmica adequada. O desempenho térmico de um escudo térmico automotivo depende de toda a instalação, e não apenas do padrão da superfície.
Fatores importantes incluem:
Onde a geometria estampada ajuda a preservar a separação projetada ou a forma estrutural de uma blindagem fina, ela pode contribuir indiretamente para um desempenho térmico consistente. Sua contribuição de engenharia mais óbvia, no entanto, é estrutural, em vez de simplesmente aumentar a resistência à temperatura.
Muitos escudos térmicos automotivos rígidos funcionam de forma mais eficaz quando são separados da superfície quente, em vez de pressionados diretamente contra ela.
O motivo é simples: o contato direto metal com metal cria um caminho de calor condutivo.
Quando existe um espaço controlado entre o componente de exaustão e o escudo, o projeto pode reduzir a condução direta e usar o escudo principalmente para gerenciar o calor radiante que chega ao lado protegido.
Isso significa que os engenheiros devem avaliar o conjunto completo em vez de especificar uma chapa estampada isoladamente.
As perguntas relevantes incluem:

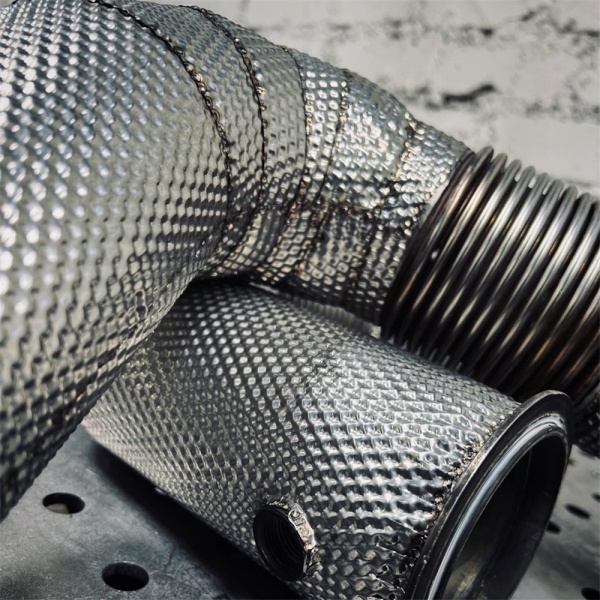

O aço inoxidável é frequentemente usado para escudos térmicos rígidos localizados em ambientes de exaustão exigentes. Ele oferece resistência mecânica útil, resistência à corrosão e durabilidade quando exposto a aquecimento e resfriamento repetidos.
Quando o aço inoxidável fino é estampado, a superfície estruturada aumenta a rigidez e torna o material mais adequado para componentes automotivos moldados.
Aplicações típicas para chapa de barreira térmica de aço inoxidável estampado incluem:
O grau final de aço inoxidável deve ser selecionado de acordo com o ambiente de aplicação, condições de corrosão, requisitos de conformação e dever térmico.
O alumínio segue uma lógica de projeto diferente.
Sua principal atração no gerenciamento térmico de veículos é o baixo peso combinado com boa conformabilidade e características úteis de blindagem de calor radiante. Isso o torna especialmente prático para grandes painéis posicionados longe das zonas quentes de exaustão mais severas.
BSTFLEX material de escudo térmico de alumínio estampado pode ser usado para aplicações como:
A estampagem é particularmente útil para o alumínio, porque painéis finos e largos podem, de outra forma, ser relativamente flexíveis. Uma superfície moldada melhora o seu comportamento estrutural, mantendo a vantagem de peso associada ao material base.
| Fator de design | Alumínio estampado | Aço inoxidável estampado |
|---|---|---|
| Vantagem principal | Baixo peso | Durabilidade em zonas quentes exigentes |
| Instalação típica | Parte inferior da carroçaria, piso, compartimento do motor e barreiras secundárias | Coletor de escape, conversor, silenciador e lado quente do escape |
| Peso do painel | Mais baixo | Mais alto para geometria comparável |
| Formabilidade | Bem adequado para peças moldadas leves | Adequado para escudos de escape moldados resistentes |
| Robustez mecânica | Adequado onde o peso é priorizado | Preferido onde a exigência mecânica é maior |
| Benefício da estampagem | Endurece a chapa leve | Suporta construção rígida de calibre fino |
A escolha correta é determinada pela zona térmica e pelo ambiente mecânico, e não apenas pela estampagem.
Alguns sistemas de exaustão operam além das condições normalmente atribuídas aos escudos convencionais de alumínio ou aço inoxidável padrão. Motores turboalimentados de alto rendimento, sistemas de desporto motorizado e conjuntos de exaustão industriais especializados podem exigir ligas de níquel de maior desempenho.
Para estas aplicações, a BSTFLEX também fornece Material de escudo térmico de Inconel Alloy 625.
O Inconel é geralmente considerado quando a exposição térmica extrema, a resistência à oxidação e o desempenho mecânico a altas temperaturas justificam o maior custo do material.
Deve, portanto, ser tratado como uma opção de engenharia para condições operacionais severas, em vez de uma atualização automática para todos os escudos térmicos automotivos.
Não existe um padrão estampado universal adequado para todas as barreiras térmicas.
Dependendo do processo de fabrico e dos requisitos do componente, um escudo térmico de metal pode usar:
O padrão deve ser selecionado de acordo com a rigidez necessária, espessura da chapa, direção de conformação e geometria do componente acabado.
Um padrão complexo não é automaticamente melhor. O objetivo é criar estabilidade estrutural suficiente preservando a manufaturabilidade.
O material do escudo térmico é frequentemente estampado, repuxado, dobrado ou aparado após a produção inicial da chapa ou bobina.
Por esse motivo, a estampagem deve ser compatível com a conformação subsequente.
Um padrão excessivamente agressivo pode interferir no repuxo profundo ou causar um fluxo de material imprevisível em um componente complexo. Um padrão muito raso pode não fornecer a rigidez necessária.
O desenvolvimento de escudos térmicos para OEM, portanto, precisa considerar a sequência de operações de fabricação, incluindo:
Um dos erros de fornecimento mais comuns é solicitar um escudo térmico de metal apenas pelo material e espessura.
Por exemplo:
"Precisamos de chapa de escudo térmico de aço inoxidável."
Esta informação não é suficiente para definir um componente automotivo confiável.
O comprador também deve considerar:
A mesma espessura de chapa pode se comportar de forma muito diferente dependendo da liga, do padrão e da geometria final.
Diferentes clientes compram materiais de proteção térmica em diferentes estágios da cadeia de fabricação.
Uma empresa de estampagem de escapamentos pode exigir chapa ou bobina estampada que será posteriormente prensada em escudos acabados. Um fornecedor automotivo de Nível (Tier) pode, em vez disso, exigir um componente moldado fabricado de acordo com um desenho.
Ao solicitar uma cotação, os compradores devem identificar claramente se precisam de:
Esta distinção é particularmente importante para o fornecimento de escudos térmicos B2B, pois o ferramental, as tolerâncias dimensionais e o volume de produção podem afetar significativamente o método de fabricação.

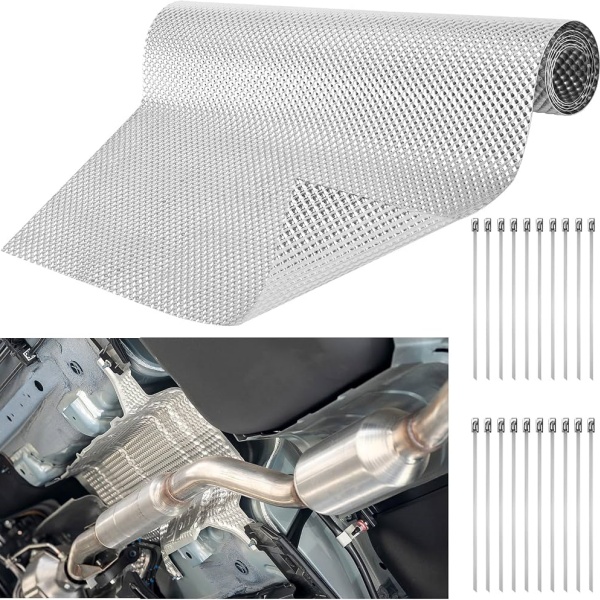

Barreiras térmicas de metal estampado podem ser encontradas em todo o veículo, onde quer que seja necessário um escudo rígido e leve entre uma fonte de calor e um componente sensível à temperatura.
O escudo deve suportar a vibração do motor e ciclos térmicos repetidos, mantendo o afastamento do coletor e dos componentes próximos.
Os escudos térmicos ao redor dos conversores protegem as estruturas do assoalho adjacentes, a fiação e outros sistemas da parte inferior da carroceria contra o calor radiante concentrado.
Longos percursos de escape na parte inferior da carroceria geralmente exigem blindagem onde os tubos passam perto do assoalho do veículo, sistemas de combustível ou estruturas da carroceria.
Grandes superfícies de escudo ao redor dos silenciosos se beneficiam de uma combinação de baixo peso e rigidez de painel adequada.
Compartimentos de motor turboalimentados compactos criam desafios severos de embalagem e gerenciamento térmico. Aço inoxidável ou ligas de maior desempenho podem ser considerados de acordo com o ambiente operacional.
Barreiras de alumínio leves podem ajudar a proteger a fiação, componentes de admissão, eletrônicos e painéis da carroceria contra o calor radiante gerado pelos componentes do lado do escape.
A tecnologia não se limita a veículos de passeio.
Escudos térmicos de metal estampado também podem ser usados em:
Essas aplicações podem colocar maior ênfase na durabilidade, pois os motores podem operar por períodos prolongados sob alta carga enquanto expostos a sujeira, água, vibração e impacto mecânico.
Uma RFQ útil deve fornecer informações suficientes para que o fornecedor entenda tanto o requisito de material quanto a aplicação final.
| Item de especificação | Informações a fornecer |
|---|---|
| Aplicação | Coletor de escape, conversor catalítico, parte inferior da carroceria, turbo, silencioso, compartimento do motor ou outro local |
| Material de base | Alumínio, aço inoxidável, Inconel ou material a ser recomendado |
| Grau | Grau de liga necessário, se já especificado |
| Espessura | Espessura nominal da chapa ou faixa aceitável |
| Gravação em relevo | Padrão existente, amostra ou objetivo estrutural necessário |
| Dimensões | Largura, comprimento ou especificação da bobina |
| Processamento | Chapa, peça bruta, estampagem, conformação ou componente acabado |
| Desenho | Desenho 2D, modelo 3D ou amostra física, se disponível |
| Quantidade | Quantidade de protótipo e demanda anual esperada |
A BSTFLEX apoia projetos de gestão térmica desde o material bruto para escudo térmico até aplicações OEM personalizadas.
As opções disponíveis podem incluir:
Para opções de produtos atuais, consulte:

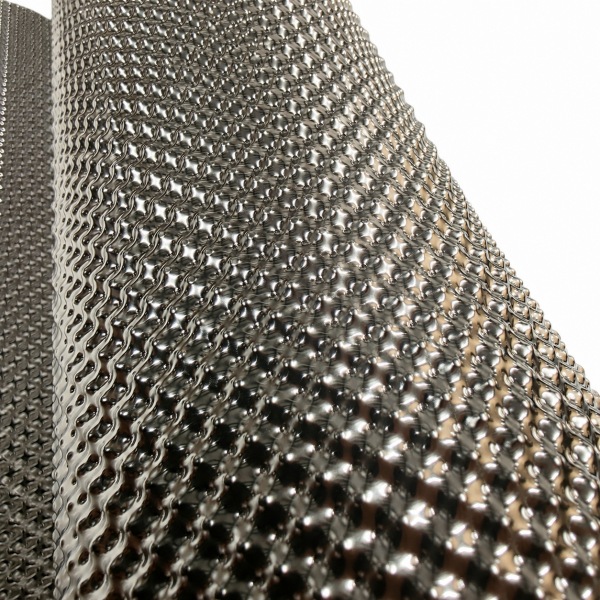

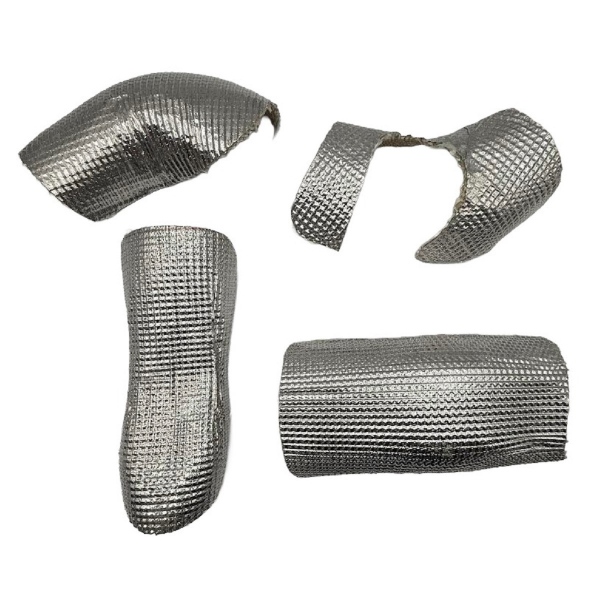

O material de escudo térmico com relevo é uma chapa ou folha de metal que foi mecanicamente formada com um padrão de superfície elevado e rebaixado. A geometria em relevo aumenta a rigidez estrutural de uma chapa fina e a torna adequada para barreiras térmicas automotivas leves.
Covinhas ou outras características em relevo adicionam geometria tridimensional ao metal fino. Isso pode melhorar a rigidez do painel e ajudar um escudo térmico a manter sua forma projetada sob vibração e ciclos térmicos.
Para muitos escudos automotivos de espessura fina, a gravação em relevo oferece vantagens estruturais porque a superfície formada é mais resistente à flexão do que uma chapa completamente plana de material e espessura semelhantes. A construção apropriada ainda depende da aplicação.
Não. A liga base determina principalmente a capacidade de alta temperatura do material. O gofrado altera a geometria e o comportamento mecânico da chapa; ele não converte alumínio ou aço inoxidável em uma liga de temperatura mais alta.
O alumínio é atraente para barreiras radiantes leves e escudos de grande área. O aço inoxidável é geralmente preferido em ambientes de exaustão mais exigentes. A seleção do material deve ser baseada na carga térmica, peso, corrosão, vibração e posição de instalação.
Ligas à base de níquel, como o Inconel 625, podem ser consideradas para ambientes térmicos severos onde o desempenho mecânico em alta temperatura e a resistência à oxidação são importantes. Elas são geralmente reservadas para aplicações que justificam seu custo de material mais elevado.
Sim. A geometria do gofrado pode ser desenvolvida de acordo com a espessura do material, dimensões da peça acabada, requisitos de conformação e volume de produção. Os clientes podem fornecer desenhos, amostras ou um escudo térmico existente para avaliação.
Dependendo do projeto, o material pode ser fornecido para processamento posterior ou desenvolvido em peças específicas para a aplicação. As RFQs devem especificar se são necessárias chapas, peças em bruto (blanks), componentes moldados ou escudos térmicos OEM acabados.
O valor de um escudo térmico automotivo gofrado não vem apenas do padrão de superfície. Ele vem do uso conjunto da geometria, do material e do projeto de instalação.
Um padrão de gofrado devidamente selecionado pode dar ao metal fino maior estabilidade estrutural, suportar construções leves e ajudar um escudo térmico acabado a tolerar a vibração e os ciclos térmicos encontrados em veículos reais. Alumínio, aço inoxidável e Inconel podem então ser selecionados de acordo com a zona térmica em que o escudo irá operar.
Para sistemas de exaustão OEM, compartimentos do motor, conversores catalíticos, turbocompressores ou aplicações na parte inferior da carroceria, a BSTFLEX pode analisar desenhos, amostras e requisitos operacionais para desenvolver uma solução adequada de escudo térmico metálico gofrado.
Envie o material necessário, espessura, dimensões, desenho, quantidade anual e informações da aplicação para solicitar uma análise de engenharia, amostra ou cotação.
